概述

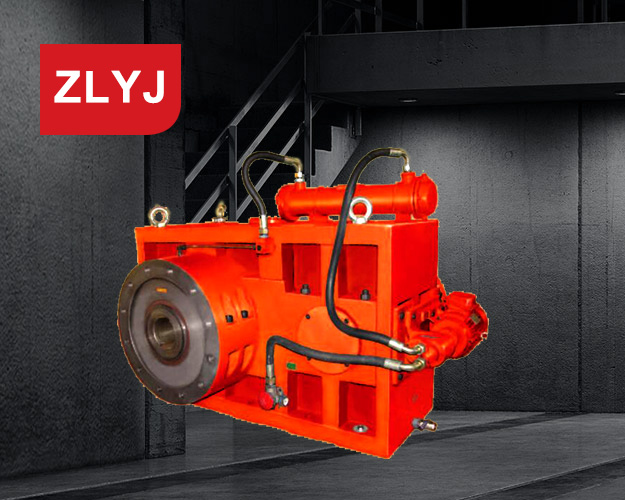

ZLYJ系列減速機是為塑料、橡膠螺桿擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置。產品設計采用了JB/T8853- -2001所規定的各項技術規范。其特點是齒輪和軸類零件采用了高強度合金鋼。齒輪經滲碳.淬火、磨齒工藝加工。齒輪精度GB/T10095-88的6級。齒面硬度HRC58-62。在空心輸出軸前端配置有超規格的推力軸承，承受螺桿的工作軸向力。軸承和油封等主要標準件皆采用國內優產品，也可按用戶需要，配裝進口產品。整機具有體積小，承載能力高，傳動平穩，噪音低.效率高等特點。產品性能已達到國際先進水平，可替代同類型進口產品使用。

適用范圍

1、高速軸轉速不大于1500 r/min;

2、齒輪轉動圓周速度不大于20米/秒;

3.工作環境溫度為-40~45C，如果低于0C時，啟動前潤滑油應預熱至0C以上，本減速機可用于正反兩個方向運轉，但部分機型高速軸帶單向油泵，默認方向為:面對輸出軸，輸出軸為順時針旋轉。如方向改變.請在訂貨時說明。

減速機的型號

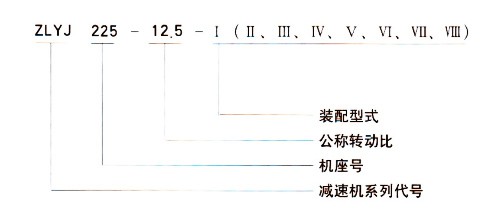

在減速機型號中，含系列代號.規格號、公稱傳動比、裝配形式。

標記示例

減速機選用

ZLYJ減速機選型須校核機械功率、軸向推力和熱功率，詳細步驟見下:

1、選速比(表1)

輸入轉速n1=1000r/min,     輸出轉速n2=70r/min

i=n1 /n2=1000/ 70=14.28   選速比14

2.選減速機規格(表1)

根據用戶提供的輸入功率以及輸出轉速選擇機型。

輸出功率P=26kW

查表: 29.2kW > 26kW,且經濟，選ZLYJ200。

3、選減速機的裝配型式(圖1)

根據用戶的安裝方式選擇減速機的裝配形式。

4、計算軸向推力

Fa=π x ds'x PS/(4 x 1000)

螺桿直徑: ds=75mm螺桿 壓強: PS=26MPa

推力Fa= π x 752 x 26/(4 x 1000)=114.8KN

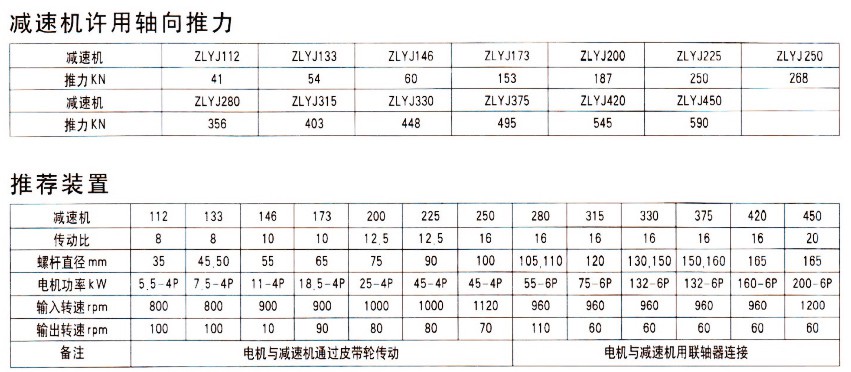

187KN> 114.8KN, ZLYJ200 能承受此軸向推力。

5.確定聯結尺寸(圖1.表2)

<1.核對空心輸出軸的孔徑、鍵寬或花鍵參數、軸孔深度。

<2.核對底腳安裝尺寸以及推力包括螺紋孔的大小。

6.確定冷卻方式(表3)

小規格減速機-般采用飛濺潤滑，自然冷卻。大規格減速機采用強制潤滑和冷卻器冷卻，如用戶要求超出附表配置，訂貨時須說明。
